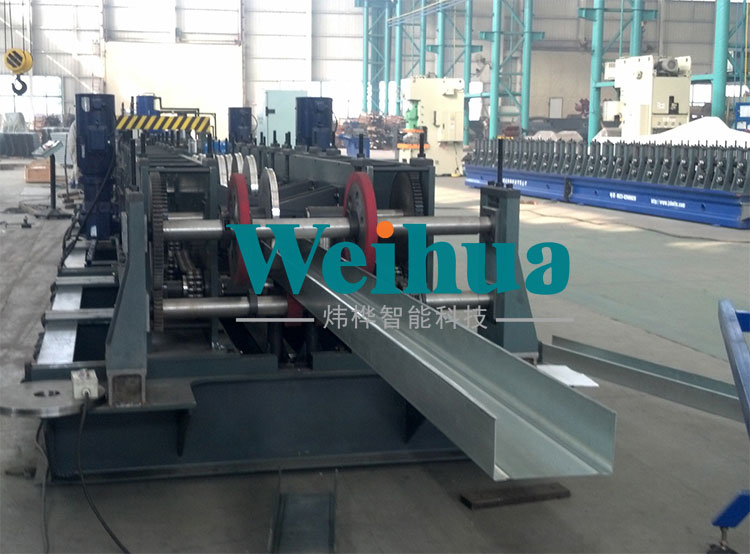

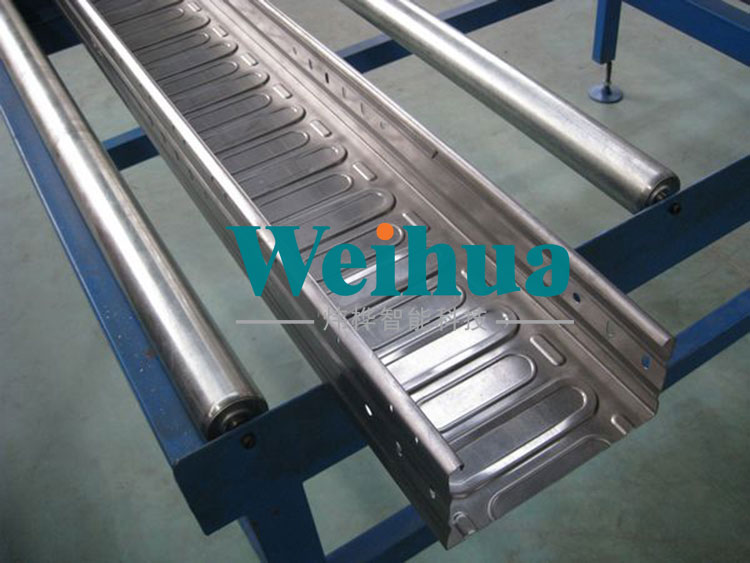

托盤式電纜橋架自動生產線是煒樺冷彎新型研發的一款冷彎成型設備，采用新的成型工藝，可在生產線上一并完成沖孔拉伸的工序，為了使生產橋架不變形，可采用前切斷工藝，之后再進入成型機成型，生產出來的橋架有良好的平整度，方便之后的安裝，能節省不少的人工。設備的軋輥采用的是Cr12，電機西門子、傳感器是倍加福，送料機是日本安川等都是知名品牌，保證設備運行的穩定。

托盤式電纜橋架成型設備工藝：

開卷——整平——夾送——沖孔——切斷——成型——收料

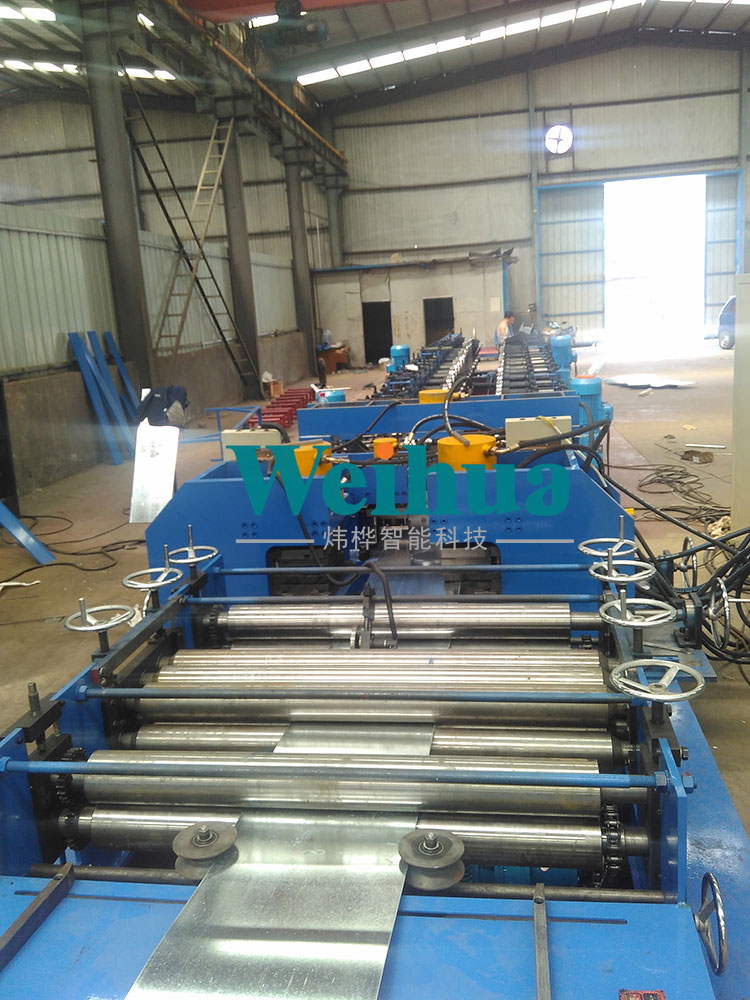

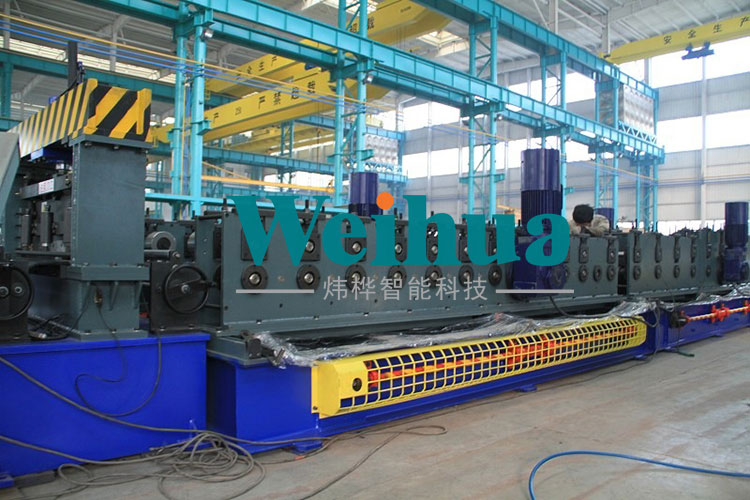

托盤式電纜橋架生產設備主要組成：

開卷機、校平機、伺服送料、液壓沖孔、切斷、導向機架、成型主機、收料臺和電器控制等部件組成。

托盤式電纜橋架成型設備參數

用   途：化工、電訊、房建

生產方：山東煒樺

設備重量：36噸

電控系統：日本三菱PLC，三菱變頻器

設備占地空間： 35× 2.5× 2（長×寬×高）米

材料使用：Q235、冷板、鍍鋅板

驅動電機：變頻電機驅動

板材厚度：0.8-2mm（客戶自定）

板材寬度：100mm≤§≤1450mm （根據客戶要求）

設備總功率：45KW

液壓系統：7.5KW

開卷機承載區間：8噸

切斷公差區間：≤ ±0.2mm（長≤3500mm）

沖孔速度：0～11米/分鐘。

成型速度：0～19米/分鐘

煒樺冷彎將牢記使命，潛心研發，為社會獻出質量可靠，性能穩定的冷彎成型設備。
