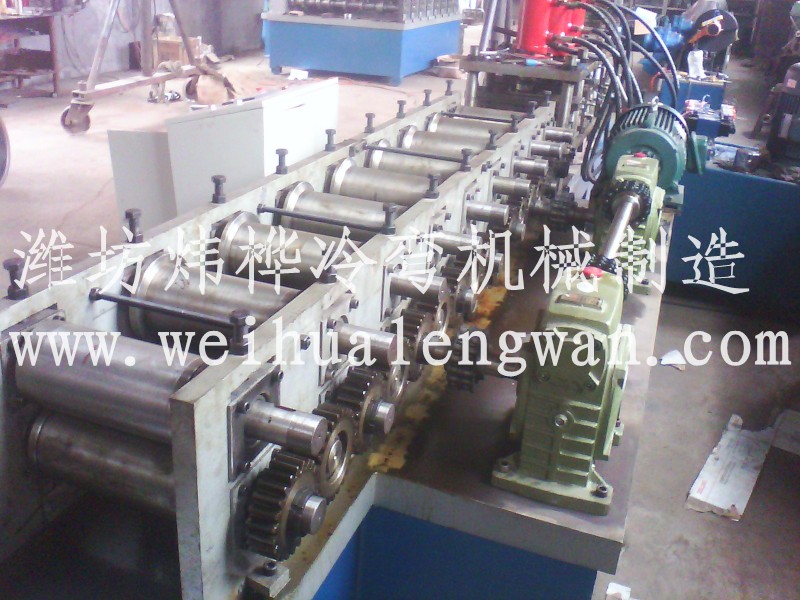

風管設備

放料——整平送料——沖孔/沖缺/沖孔——成型-----切斷——收料臺

設備組成部件

設備主要由放料機、整平送料系統、沖缺口及沖孔、送料、成型主機、切斷機、收料臺、電器控制柜等部件組成。

設備簡要參數

用   途：通風行業

原 產 地：中國山東濰坊

商標名稱：山東煒樺冷彎

證   書：CE

質 保 期：1年

售后服務：技術人員

包裝運輸：木箱加薄膜

操作系統：觸摸屏

 重   量：20噸

占地空間： 18×3×2（長×寬×高）米

設備主要參數

材料規格：Q235

生產速度：0--8m/min

切斷方式：液壓定尺切斷

電壓參數：380V/415V，50Hz, 3相

電氣控制：PLC

驅動電機：變頻電機驅動

鋼帶厚度：2.0mm

鋼帶寬度：小于400mm

成型機架：約16道次（根據不同形狀而定）

焊接部分：自動點焊

液壓油型號：46#液壓油

齒輪油型號：18#齒輪油

液壓系統功率：5.5kw

切斷尺寸公差：≤ ±0.5mm（長≤2000mm）

切斷模具材質： Cr12MoV

成型模具材質：Cr15，淬火，硬度為HRC56-62o

整平送料系統：九輥校平

放料機負載能力：3 噸

沖模缺角模具材質： Cr12 、淬火處理。

處理卷料的內孔直徑：490 -- 510mm

外徑：≤1200mm

氣源：0.5m3/Min；壓力為0.7MPa

我公司設計制造的設備有以下幾個優點：

   “煒樺冷彎”提供的風管設備為定制化設備，可根據客戶的不同需求，集成生產所需的眾多工藝，如自動換料機、切割和沖壓系統，以及復雜的焊接、鉚接、折彎、搬運和包裝等系統。這些都將為提高生產能力帶來巨大的附加值。其生產的冷彎成型生產線設備：軋制材料的材質包括冷軋鋼帶、熱軋鋼帶、酸洗板（鋼帶）、彩鋼板（鋼帶）、鍍鋅鋼帶和不銹鋼帶等；專業制造能處理0.2mm—12mm厚金屬板材；生產出來的型材尺寸精度可以控制在0.05毫米以內，這在國內具有行業標桿地位。
