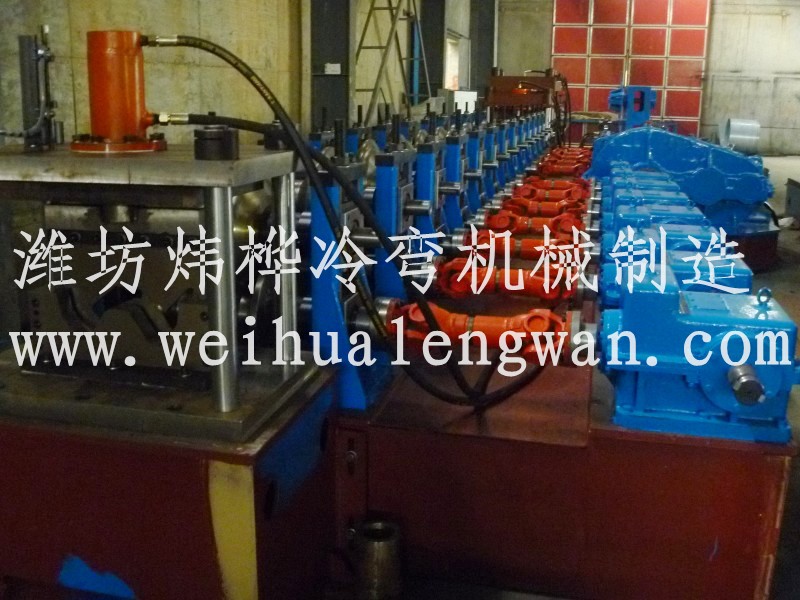

兩波護欄板自動生產線成型工藝

放料架—整平機—沖孔機—快速送料—光電定尺—成型主機—校直裝置—收料架—控制系統—成型模具

兩波護欄板自動生產線結構概述

1.焊接機座的結構用材必須符合要求，焊接要符合國家鋼結焊接標準的要求。

2.設備經除銹處理后，先涂鋼構專用防銹漆，防銹漆必須覆蓋全面，再涂優質面漆。轉動部分應用警示色區別。

兩波護欄板自動生產線簡要參數

1.用   途：公路

2.原 產 地：中國山東濰坊

3.商標名稱：山東煒樺冷彎

4.證   書：CE

5.質 保 期：1年

6.售后服務：技術人員

7.包裝運輸：木箱加薄膜

8.操作系統：觸摸屏

9. 重   量：30噸

10.占地空間： 30×3×2（長×寬×高）米

11.傳動模式：齒輪箱傳動

12.材料規格：Q235

13.切斷方式：液壓切斷

14.電壓參數：380V/415V，50Hz, 3相

15.電氣控制：PLC

16.驅動電機：變頻電機驅動

17.軋輥材質：GCr15  淬火HRC58°-62°

18.液壓油型號：46#液壓油

19.齒輪油型號：18#齒輪油

20.總電機功率：90kw

21.液壓系統功率：7.5KW

22.最大承重鋼帶：5噸

23.切斷尺寸公差：≤ ±0.5mm（長≤3000mm）

24.切斷模具材質： Cr12MoV

25.氣源：0.5m3/Min；壓力為0.7MPa

26.最大軋制型材高度：85mm，

最大軋制厚度：4.0mm，

最大軋制速度：15m每分鐘

我公司生產的兩波護欄板自動生產線有以下幾個優點：

1.設備控制為PLC控制，在正常生產時設制多重安全保護。

2.床身為鋼板焊接件。并作回火處理，消除內應力、避免機身的變形。

3.成型機架為鑄鐵結構，并經回火處理。強性高，使用壽命長。

4.軋輥軸的材料為40Cr，并經調質處理，硬度為HB280。

5.成型模具的材料為GCr15, 淬火處理，硬度：HRC56-62℃。

6.傳動結構為齒輪箱傳動?？杀ＷC設備超時間，高強度運行，并且使用壽命長。
