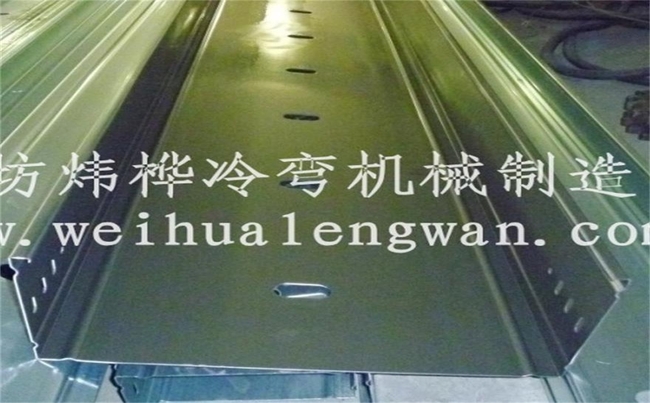

全自動槽式電纜橋架成型生產線可生產槽式電纜橋架，不同規格的電纜橋架可通過更換沖模完成，輥彎?rùn)C(jī)采用組合可調式，一套軋輥完成所有規格橋架產品，規格變化通過調整成型機開擋和軋輥完成。

電纜橋架全自動生產設備性能特點

1, 可根據生產需要軋制個帶鋼寬度100mm≤§≤1100mm多種規格的電纜橋架。

2, 在線沖孔沖勁時生產速度：6～10米/分鐘。

3, 成型設備連續成型速度時：0～15米/分鐘。

4, 生產線分自動和手動兩種操作方式，可實現聯動和分段運轉作業。

電纜橋架全自動生產設備技術參數

傳動模式：對開系統

材料規格：Q235

生產速度：10-15m/min

切斷方式：液壓切斷

電壓參數：380，50Hz，3相

電氣控制：PLC

驅動電機：變頻電機驅動

鋼帶厚度：1-3mm

鋼帶寬度：100mm≤§≤1100mm mm

軋輥材質：Cr12  淬火HRC58°-62°

液壓油型號：46#液壓油

齒輪油型號：18#齒輪油

總電機功率：30KW

液壓系統功率：5.5KW

承重鋼帶：5噸

主要軋輥數量：20

切斷尺寸公差：≤ ±0.5mm（長≤3000mm）

切斷模具材質： Cr12MoV

氣源：0.5m3/Min；壓力為0.7MPa
