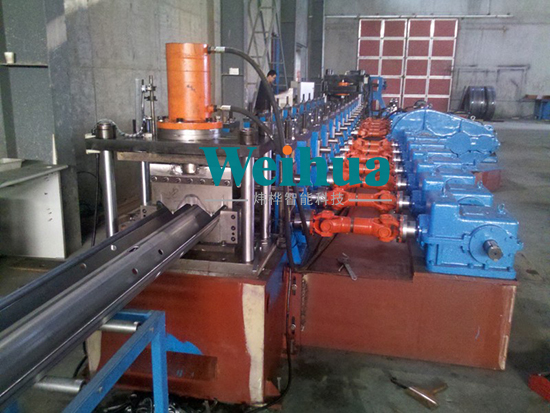

高速波形護欄板設備主要由開卷機、校平機、沖孔機、沖中孔機、成型主機、成型剪切裝置、液壓站、電腦控制系統、成品托架等幾部分組成。高速護欄板設備生產的產品具有重量輕、強度高、承重大、抗震性好的特點，被廣泛應用于多高層鋼結構建筑領域。高速波形護欄板設備的使用，使高速公路的管理水平大大提高，減少了交通事故的發生，從而杜絕了由此引起的連帶訴訟案件的發生，最大限度地保障了高速公路的安全暢通，真正實現了高速公路高速、高效、高管理水平。

板材厚度：4.15mm

板材材料：Q235

板材展開寬度：480mm

一、裝料

1、單頭開卷機，單側放料

2、采用自動液壓內漲緊

3、裝卷重量：8T

4、裝卷直徑：2200mm

5、液壓功率：5.5KW

6、油缸直徑：120mm，工作壓力10Mpa

7、裝卷寬度500mm

二、成型

1、 開料進入機組導向輪。

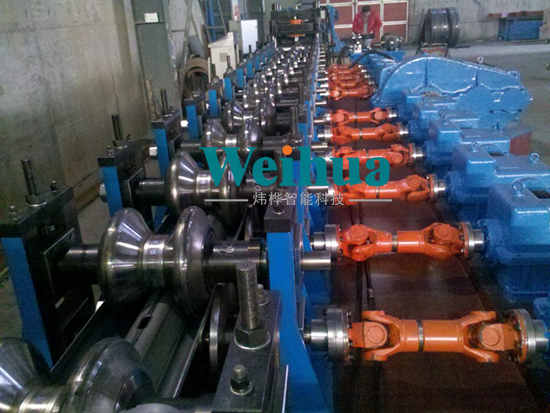

2、校平為上三輥下四輥，成型軸直徑Φ80mm(材料45#通過調質處理)，軋輥材料為GCR15，淬火到HRC58°-62°，表面鍍硬鉻，壓制厚度3.0mm-4.5mm。

3、 沖孔：采用液壓沖孔(材料Cr12模具鋼淬火處理，可前后左右任意調節)

4、 切斷液壓剪切(材料Cr12淬火HRC60-62)

5、 擺線針減速機功率：15KW

6、 傳動：齒輪箱傳動

7、 主機功率：45KW

8、機組采用變頻調速5m-15m/min

9、設備外形尺寸：長17.5m×寬1.2m×高1.5m

10、 卷寬度480mm

11、PLC采用三菱或者松下

12、 液壓站電機功率：15KW，壓力20Mpa

三、出料

無動力出料架

1、此架由60mm×40mm方管焊接

2、架上有滑動輪

3、規格：長5m×寬0.9m×高0.6m
